Enregistrement des données

Eh oui, c'est bien beau ce que propose la Zibase mais elle n'enregistre les données que sur 30 jours puis elles sont perdues. Je trouve ça dommage, j'ai donc demandé à MisterQuellegoule de me trouver une solution.

On a regardé sur internet et on a vu que c'était possible en développant en PHP. Bon c'est ici que je devrais m'éclipser car ça ne fait plus partie de mes domaines de compétence. Mais ceci lui prend déjà beaucoup de temps donc que vais ici uniquement vous montrer l'évolution de ce qu'il a fait.

Dans un premier temps, il a activé une page perso chez Free puis une base de données SQL :



Après, je ne peux pas vous aider plus, il faut voir directement avec lui car là, c'est vraiment du chinois !!! Je peux juste vous montrer ce que ça donne. Pour le moment, ce sont des graphiques sur lequel nous n'avons pas encore le choix de choisir les dates, mais ça va venir.
Le premier graphique représente l'activité de la chaudière, cela nous permet de savoir le nombre de fois où elle se déclenche dans la journée et son temps de chauffe par rapport aux heures données sur le thermostat.



Avouez que c'est plutôt sympa hein ! Je vous tiens au courant de la suite.

Karotz

Ca y est je viens de recevoir mon Karotz !!!



Je dois dire que je le zieutait depuis un moment celui-là mais vu les difficultés de Violet à l'époque nous ne l'avions pas pris ! Du coup j'avais pris un TuxDroïd, il est mignon mais il est relié a un gros poisson qu'on branche à l'ordinateur, ce qui oblige à avoir un ordi allumé. Du coup j'avoue que je ne m'en suis que très peu servi, en plus très peu d'applications intéressantes.

L'intérêt est sa relation avec la Zibase et...il était en solde !

Pour le moment, j'essaie de voir comment cela fonctionne. Ce que je peux déjà vous montrer c'est ma programmation pour que mon petit lapin nous dise la température extérieure. Ici nul besoin d'ajouter quelque chose à la Zibase, c'est uniquement mon ptit lapin qui récupère les données de la sonde grâce à l'excellente appz Zodianet.





Mais aussi nous prévenir quand le facteur est passé ! Par contre là il faut modifier le scénario du facteur en ajoutant l'installID de mon ptit lapin :




Eclairage

Nous sommes de nature très fainéante je crois car une des fonctions que l'on adore c'est pouvoir allumer et éteindre les lumières sans bouger nos fesses du canapé !

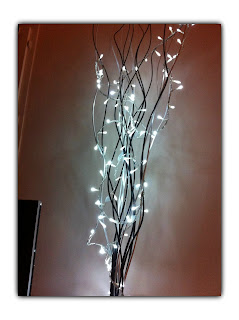

Noël approchant j'avais acheté des guirlandes électriques (à économie d'énergie quand même !) que j'ai mis sur des tiges à coté de la télé. C'est plus parlant sur la photo :



L'inconvénient c'est qu'elles sont branchées sur transformateur et qu'il faut les brancher et débrancher sans arrêt, la prise étant sous le meuble, autant dire qu'elles n'étaient pas souvent allumées. Idem pour le sapin de Noël.
MisterQuellegoule est donc allé chercher des prises radio chez Leroy Merlin de marque DIO.

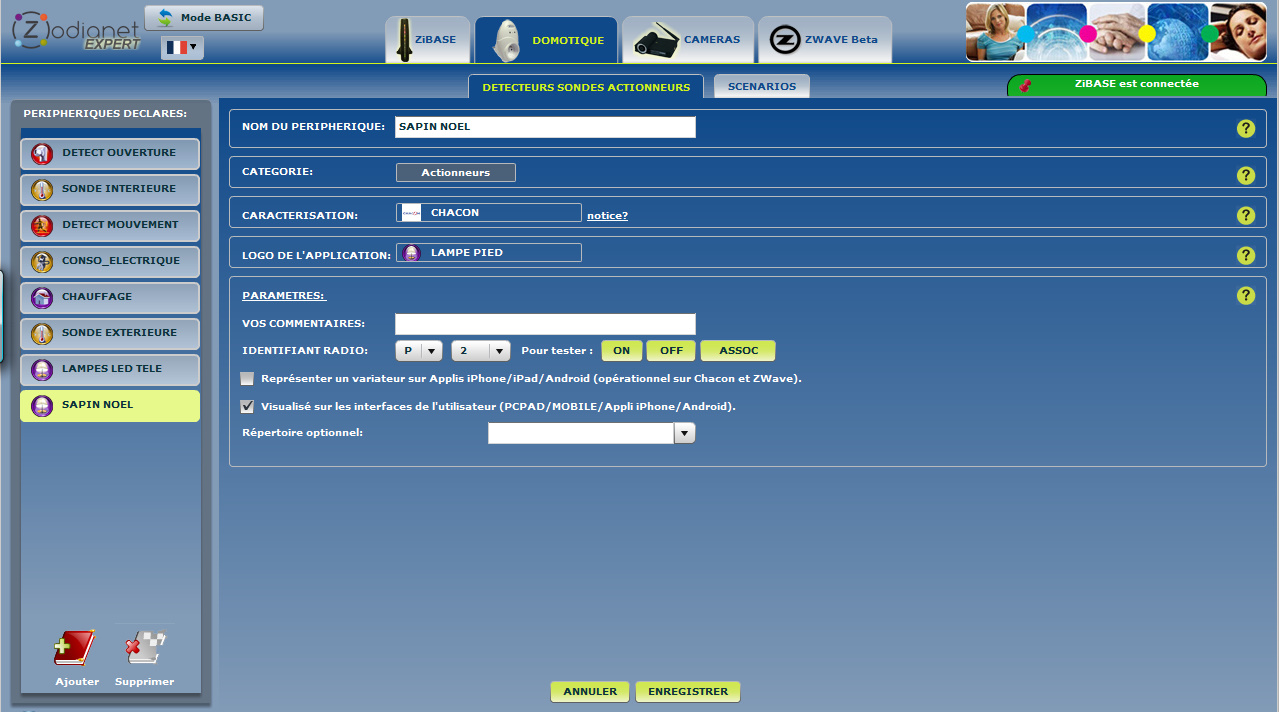

La Zibase a récupéré sans problème les actionneurs qui apparaissent (en cochant la case appropriée) sur l'interface mobile. En violet c'est allumé et en gris c'est éteint.



Détection du passage du facteur

Maintenant nous voulons être prévenu du passage du facteur. Cette idée, je dois l'avouer, ne vient pas de nous mais d'ici. Je trouve cette idée extra.

Voici notre actionneur "Détecteur d'ouverture de Porte CHACON" et nos scénarios :





Voici la notification au passage du facteur :


Ca l'fait grave hein :) Bon évidemment il faut éviter de l'ébruiter sinon c'est facile pour certains gamins de nous pourrir de notification push :)

Intrusion

Avec la Zibase nous avions aussi dans l'idée de s'en servir de "système d'alarme". Je le note entre guillemets car c'est juste une détection de présence et j'avoue que si l'électricité est coupée et bien....plus rien ne fonctionne !!!
Pour le moment on fera avec bien que des solutions existent.

Donc nous avons acheté un détecteur de présence de la marque CHACON. Cet élément a été ajouté à la Zibase simplement comme d'habitude. Mais ce que nous voulons c'est que ce détecteur fonctionne uniquement quand nous sommes absent et nous envoie un SMS.

Bon, pour les scénarios je ne suis pas sure que tout soit obligatoire mais on a réussi à faire ce qu'on voulait. C'est à dire :
- pouvoir activer la détection de présence à distance (si un ami était à la maison pendant notre absence puis s'en va)
- pouvoir désactiver la détection de présence à distance (si un ami arrive à la maison pendant notre absence)
- pouvoir la programmer selon un calendrier de nos présences et absences habituelles
- pouvoir être prévenu par une notification par push (car l'envoi de SMS est payant chez Zodianet)

Voici les scénarios :









Pour la notification par push nous avons utilisé l'application iphone "pushme.to" et donc l'envoi d'une notification par commande http :
http://pushme.to/z/ajax/pushme/?nickname=nom utilisateur&signature=Alarme&message=un intrus est dans la maison

Pour ceux qui sont sous plateforme Androïd, nous n'avons pas trouvé d'application de ce type.
MisterQuellegoule a donc pour projet de développer une application mais s'il y en a qui sont plus rapide nous sommes preneurs :)

Thermostat

Nous avions déjà un thermostat sans fil de marque DELTA DORE pour gérer la chaudière avec des températures nuit/jour de programmées. Ce système nous convenait très bien mais il est vrai que lorsque nous partions en week-end on avait la fâcheuse tendance à oublier de modifier la programmation et du coup le chauffage fonctionnait pour....rien !

Gérer le thermostat par l'intermédiaire de la Zibase est une solution très simple et on a en plus la possibilité de gérer notre chauffage à distance.

Il faut dans un premier temps ajouter l'émetteur radio du chauffage



Ensuite créer le scénario pour récupérer la température de la sonde intérieure pour qu'elle soit la variable de référence


Enfin, créer le scénario du chauffage :

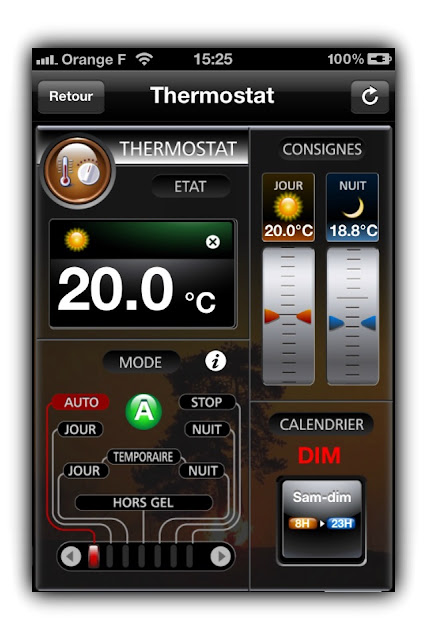

Un dernier icône apparait sur l'Iphone, nommé thermostat. Celui-ci permet de gérer simplement la programmation des heures de chauffage nuit/jour. Cet icône est pour le moment disponible uniquement sur l'Iphone et non sur Androïd.

Tout en bas on a l'icône thermostat sur lequel on voit la pastille de température intérieure et la pastille verte qui correspond au programme en cours (automatique)


 Différentes possibilités de programmation :
- Mode Automatique : suivant le calendrier programmé il allumera la chaudière jusqu'à la température prévue (jour et/ou nuit)
- Mode jour : forcera la programmation sur la température jour (soleil) quelque soit le calendrier
- Mode nuit : forcera la programmation sur la température nuit (lune) quelque soit le calendrier
- Mode temporaire jour : forcera la programmation sur la température jour (soleil) jusqu'à la fin de la plage nuit du calendrier en cous
- Mode temporaire nuit : forcera la programmation sur la température nuit (lune) jusqu'à la fin de la plage jour du calendrier en cours
- Stop : arrêtera la chaudière
- Hors gel : température >9°
Les plages horaires sont limitées à 3 calendriers

Ici on choisit les plages horaires "jour" pour le matin et l'après-midi
Nous nous sommes aidé de tutoriels comme celui-ci ou celui-là.

Suivi des températures intérieures et extérieures

Pour le suivi des températures, nous avons acheté un émetteur Oregon pour la température intérieure de la maison et nous avons retrouvé dans nos tiroirs un vieil émetteur d'une ancienne station météo Oregon scientifique.

Pour l'installation sur la Zibase rien de plus simple, il suffit d'ajouter une sonde et elle la trouve toute seule. On coche la case pour la visualisation sur mobile et le tour est joué.

Sur les icônes des sondes il y a la pastille qui affiche la température à l'instant T


Température intérieure :



Température extérieure :


Apparemment la Zibase retient les valeurs de la journée et une valeur moyenne de la journée pendant 30 jours. Toutefois ces données ne sont pas conservées sur les plateformes Zodianet, surement à cause de problème de stockage de données. Ce que je souhaiterais c'est pouvoir récupérer ces données de façon automatique afin de les conserver et pourquoi pas les comparées d'une année sur l'autre.

C'est donc la mission que j'ai donné à MisterQuellegoule et ça m'a pas l'air d'être une mince affaire !!! Et non accessible au grand public non informaticien.

La gestion d'énergie avec le CM119

Dans le pack Zibase était fourni un kit de gestion d'énergie, CM119. Ce kit permet (même sans Zibase d'ailleurs), de suivre la consommation électrique du foyer.

Pour cela il suffit de brancher un petit boitier sur les 2 fils électriques qui arrivent au compteur électrique. Bon là, c'était un peu chaud car le boitier est gros et qu'il faut le loger parmi tous les autres fils et refermer le compteur. Mais comme il est trop fort, MisterQuellegoule a réussi.

On ne voit qu'une partie car MisterQuellegoule n'a pas eu le courage d'ouvrir le compteur et de refermer car il a trop galéré la 1ère fois !


Voici la base de réception, totalement indépendante de la Zibase.

En gros en haut la consommation instantanée, en bas à gauche l'heure et la température ambiante et en bas à droite la consommation totale depuis l'installation (à peine 1 mois)


Elle nous permet de calculer le nombre de kw/h que nous consommons à l'instant T mais aussi le cumul depuis son installation ainsi que le coût. Celui-ci est calculé selon un prix préalablement rentré. Pour ça j'ai simplement regardé le coût moyen du kw/h sur ma facture EDF qui est donc pour nous de  0,0831€.

En gros en haut le coût (en cent) instantané, en bas à gauche la date et la température, en bas à droite le cumul en € depuis l'installation (vers le 28/30 décembre 2010)
Ici ce sont les émissions de gaz mais là je ne me suis pas penchée sur la question !

Que l'on soit bien d'accord, ce boitier ne nous fait rien économiser en soit, il permet juste de se rendre compte de notre consommation. Je dois dire que c'est assez efficace ! Il va falloir changer quelques plafonniers :)

Sur la Zibase, nous avons enregistré le boitier (ultra simplement) et nous pouvons donc, à tout moment, connaître la consommation actuelle ainsi que le cumul sur 24H. L'affichage se fait sur un histogramme journalier ou sur 30jours.

Sur le 8ème icône on voit la consommation instantanée de 0,40 kw/h
En cliquant dessus on a l'histogramme de la consommation du jour et l'on voit en fond l'histogramme de la consommation de la veille.

Ici l'histogramme à 30 jours


 Pour plus de détail il y a ici un article très détaillé et très très bien fait.
