VMC 2 VITESSES

Voilà un peu plus d'un an, nous nous étions intéressés à trouver un moyen de "domotiser" notre VMC 2 vitesses. Nous disposions donc d'une VMC avec un interrupteur 2 vitesses (arrivée de la phase en central au niveau de l'interrupteur qui basculait sur la vitesse 1 ou 2 en fonction de l'interrupteur).

Après quelques lectures de Forum, je n'avais pas trouvé de module pour la Zibase 1 sans ZWAVE permettant ce basculement de phase. J'avais tenté de détourner le fonctionnement d'un TYXIA 463 qui est un module DELTA VOLET ROULANT à la base en me servant de la fonctionnalité montée/descente comme alimentation de phase Vitesse1/Vitesse2.

Dans l'absolu, cela devait fonctionner. Malheureusement, ce module dispose d'une sécurité coupant l'alimentation au bout d'environ 1/2 minutes liée, j'imagine, à sa fonction première de commander un volet qui par définition doit être limitée dans le temps.

Nous avions donc laissé tomber cette idée mais nous y sommes de nouveau intéressé recemment. Et finalement nous avons trouvé "par hasard"  le module BLYSS VMC (pour la BLYSSBOX de CASTORAMA) en découvrant  qu'il était compatible ZIBASE (attention, seuls les modules BLYSS en 433.92MHz sont compatibles avec la ZIBASE). Ce module est disponible seul à 34.90€. Nous avons opté pour ce module avec un interrupteur permettant aussi de le commander qui est vendu sous forme de pack à 44.90€.

Le voici :

N'ayant pas de neutre au niveau de l'interrupteur existant, nous n'avons pas eu d'autres choix que de monter dans les combles (avec toujours autant de plaisir :-D).

Voici une petite photo du branchement existant de la VMC :

De gauche à droite :

• Fil bleu : neutre
• Fil Marron : vitesse 1 de la VMC (pour rappel alimenté par la phase présent quand l'interrupteur existant est en postion 1)
• Fil Noir : Vitesse 2 de la VMC (pour rappel alimenté par la phase présent quand l'interrupteur existant est en postion 2)
• Fille Vert/jaune : Terre

Sur le module, besoin du neutre, de la phase et deux sorties pour commander Vitesse1/Vitesse2.

Nous avons décidé d'utiliser le fil Marron pour la phase venant de l'interrupteur existant (celui-ci étant toujours en position 1) et ne pas me servir du fil noir (position 2 de l'interrupteur existant) qui ainsi permettra de couper l'alimentation de la VMC (pour quoi me direz-vous ? ...on ne sait jamais :-D).

Après cablage cela donne :

Et une fois le tout ordonné :

Le module étant alimenté, il existe ensuite un petit bouton sur le module pour l'associer (appui long jusqu'à ce que la lumière bleue du module clignote). Pendant cette période, si vous avez pris l'interruptuer Blyss qui va avec, vous avez juste à appuyer dessus. A noter que vous pouvez ensuite intervertir vitesse lente/rapide de l'interruptuer blyss juste en appuyant une fois sur le petit bouton du module (évite d'intervertir les fils correspondant à la vitesse lente/rapide).

Je n'ai rencontré aucun problème pour associer l'interrupteur. Pour l'assocation avec la zibase, il faut juste prendre le protocle XDD868_INTER et déclarer l'identifiant radio en Gx. Ensuite il faut appuyer sur le petit bouton du module jusqu'à clignotement et ensuite cliquer sur ASSOC. Et le tour est joué. Cela donne :

Le ON correspond en fait à la vitesse 2 et le OFF à la vitesse 1.

Notre souhait est de passer en deuxième vitesse quand nous prenons une douche dans la salle de bain qui créé de fait une augmentation de l'humidité et surtout la formation de buée qui est un peu gênante sur les miroirs. Nous avons donc installer l'interrupteur sans fil BLYSS dans la salle de bain pour pouvoir forcer le passage en deuxième vitesse. Voici une petite photo de l'interrupteur :

Un appui sur le bouton haut de l'interrupteur permet le passage en 2ème vitesse et un appui sur le bouton bas permet de revenir en 1ère vitesse. A noter que je n'ai pas réussi à voir l'emission de l'interrupteur dans la Zibase et il est donc non "domotisable" (lié à la Zibase je pense).

Afin d'automatiser le passage de la vitesse 2 pour éviter la formation de buée, nous avons mis en place des scénarios basés sur le taux d'humidité d'une sonde OREGON THGN800 placée dans la salle de bain.

Pour cela j'ai créé 4 scénarios :

• VMC PASSAGE VITESSE1 : Ce scénario active le périphérique VMC à OFF (Vitesse 1) et alloue un ticket au scénario VMC PASSAGE 2 (permettant l'exécution 1 seul fois du scénario)
• VMC PASSAGE VITESSE2 : Ce scénario active le périphérique VMC à ON (Vitesse 2) et alloue un ticket au scénario VMC PASSAGE 1 (permettant l'exécution 1 seul fois du scénario)
• VMC GESTION VITESSE : Ce scénario est basé sur le périphérique de la sonde Salle de Bain (la THGN800) et déclenche sur seuil le scénario VMC PASSAGE 2 quand le seuil est supérieur au taux d'humidité défini et le scénario VMC PASSAGE 1 quand le seuil est inférieur au taux d'humidité défini. La gestion de l'allocation de tickets dans les deux scénarios permet de ne pas exécuter le scénario VMC PASSAGE 1 et VMC PASSAGE 2 toutes les minutes (à chaque remontée d'information de la sonde) et également de gérer le fait que la vitesse 2 a pu être actionnée manuellement via l'interrupteur BLYSS.
• VMC INIT : Ce scénario est exécuté au démarrage de la zibase et permet de forcer la VMC en VITESSE 1 (OFF sur le périphérique) et de faire l'allocation de 0 ticket au scénario VMC PASSAGE 1 et 1 ticket au scénario VMC PASSAGE 2.

Cela donne :

• VMC PASSAGE VITESSE1

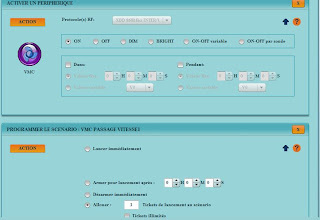

• VMC PASSAGE VITESSE2

•  VMC GESTION VITESSE

• VMC INIT





Et voilà, le tour est joué. La Zibase gère ainsi l'humidité dans la salle de bain tout en laissant la possibilité de pouvoir commander la deuxième vitesse manuellement avec l'interrupteur BLYSS. Bref, très pratique et fonctionne parfaitement.
