Préambule
Pour continuer cette série ZWAVE, nous vous présentons dans cet article le Wall Plug de Fibaro, nouvelle référence FGWPE-102 (disponible chez Domadoo ici). Celui-ci est exactement le même que la précédente version FGWPE-101 au niveau software. Quelques modifications ont été introduites au niveau Hardware sur des normes de sécurité et l'amélioration de la mécanique mais ne changent en rien le comportement du Wall Plug.
Le but

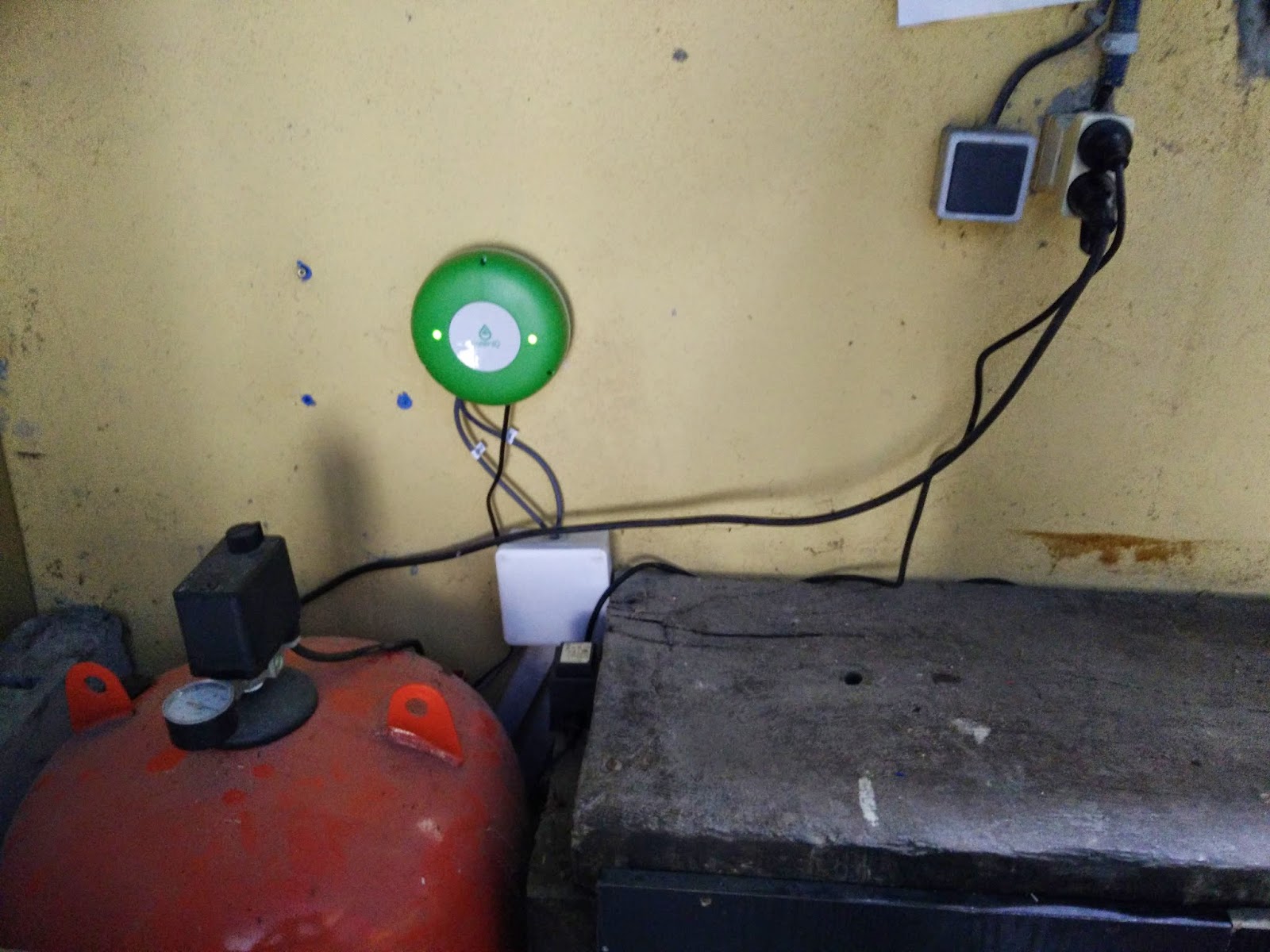

L'objectif initial était de se servir du Wall Plug afin de détecter un éventuel manque d'eau dans notre puits foré. L'idée peut paraître saugrenue, mais en fait, dès que la pompe immergée n'est plus alimentée en eau, elle se met à consommer beaucoup plus d'énergie du fait des frottements induits par ce manque d'eau.
Ainsi, en cas de consommation de la pompe plus importante que les 800W habituels, le Wall Plug devait remonter immédiatement cette information à la Zibase qui pouvait éteindre la pompe via le Wall Plug.
Sur le papier, cela fonctionne bien...mais en réalité, cela n'est pas possible...on va voir pourquoi !
Présentation du Wall Plug
Ce périphérique ZWAVE est un module prise et permet de commander l'appareil branché sur la prise de remonter les informations concernant la consommation instantanée de l'appareil (en W) ainsi que la consommation depuis l’initialisation du Wall Plug (en kWh).
Il accepte une charge maximum de 2500 W...donc attention au type d'appareil que vous branchez dessus même s'il existe une sécurité si la charge dépasse les 2500W (coupure du Wall Plug). Enfin, un indicateur visuel (halo autour de la prise) change de couleur en fonction de la consommation instantanée: un anneau vert indique une consommation faible tandis qu'un anneau rouge indique une consommation très élevée (en passant par pleins de nuances qui sont paramétrables au niveau des paramètres du Wall Plug).
L'emballage de Fibaro est, comme pour l'ensemble des modules, très sympa. Le Wall Plug en lui même est très petit (43 x 65 mm (diamètre x hauteur)) et de bonne facture :
Une notice est évidemment fourni mais en Anglais. Vous retrouverez l'intégralité de la notice en français ici qui permet de modifier de nombreux paramètres disponibles sur ce périphérique pour obtenir différents comportements (nous allons y revenir dans la suite de l'article). La notice est très claire et parfaitement explicite sur l'ensemble des paramètres.
Un petit bouton sur le dessus de la prise permet :
Inclusion du périphérique avec la Zibase Multi
Par défaut, le Wall Plug est en mode inclusion dés son branchement. La procédure est classique pour l'intégrer à Zibase Multi. Il suffit de déclarer un nouvel actionneur de type ZWAVE, de brancher le Wall Plug et de cliquer sur "Assoc". L'actionneur va prendre une adresse de type ZAX (ici ZA8). Enregistrer le périphérique et le tour est joué. Cela donne :
Il faut ensuite créer une sonde de mesure de type POWER afin de pouvoir récupérer les données de consommation instantanée et la consommation depuis le branchement du Wall Plug. L'identifiant radio correspondant aux remontées de consommation va prendre la forme PZAX (ici PZA8) comme le montre la capture ci-dessous.
Sur l'interface de l’application Zodianet HD, cela donne deux icônes supplémentaires. Un icône de type actionneur qui vous permet de faire un ON/OFF sur la Wall Plug et un autre de type sonde permettant d'avoir la consommation instantanée. La puissance fournie est exprimée en kW.
Modifications des paramètres disponibles sur le Wall Plug
Comme sur beaucoup de périphérique ZWAVE, les paramètres sont nombreux pour changer le comportement du Wall Plug. La documentation fournie avec le Wall Plug est en Anglais. Pour rappel, elle est disponible en français sur le site de Fibaro ici.
L'intérêt de ce périphérique résidait pour moi dans sa capacité à remonter immédiatement une information à son contrôleur (ici la Zibase Multi) sur la consommation instantanée dès que celle-ci varie de plus de x% (paramètre 40 du Wall Plug) ou en fonction d'une valeur basse ou d'une valeur haute définie (respectivement dans les paramètres 50 et 51 - Groupe 2). A partir de ces paramètres, il est possible de définir un comportement quant ces seuils sont atteints ou dépassés (voir paramètre 52 du Wall Plug).
Pour modifier les paramètres du Wall Plug avec Zibase, cela se fait via des scénarios comme avec tous les périphériques ZWAVE via le menu Actions / Fonction ZWAVE / Spécifier la valeur d'un paramètre. Par exemple, pour spécifier une remontée immédiate de la consommation dès que la puissance consommée varie de plus de 10%, il faut modifier le paramètre 40 en passant la valeur 10 comme ci-dessous.
Cela fonctionne et modifie bien les paramètre du Wall Plug...mais le comportement du Wall Plug ne change malheureusement pas. Nous allons voir pourquoi.
Le problème
Comme évoqué en début d'article, le but était de détecter immédiatement une augmentation de charge supérieure à 800W (puissance de la pompe immergée en fonctionnement normal) pour faire un Off sur le Wall Plug sur lequel la pompe était branchée pour ainsi immédiatement arrêter la pompe.
Malheureusement, la modification des paramètres du Wall plug évoquée dans le paragraphe précédent n'a absolument aucune incidence sur la remontée de l'information sur la Zibase. En effet, j'ai mis beaucoup de temps à comprendre, mais la Zibase fait du polling, c'est à dire qu'elle interroge elle-même le Wall Plug toutes les 51 secondes quoi qu'il se passe. Ainsi, toutes modifications des paramètres du Wall PLug pour que celui-ci envoie immédiatement une information n'a aucune incidence sur la remontée de l'information.
De par cette problématique (qui est un choix de Zodianet avec qui je n'ai pas pu échanger sur le sujet en ce début septembre), il n'est pas possible d'avoir une remontée immédiate du Wall Plug quand la consommation est de plus de 800W et subit une variation de plus de x%. Dans notre volonté de se servir du Wall Plug comme sécurité manque d'eau pour la pompe immergée de notre puits, nous ne pouvons pas nous permettre d'attendre (au pire) 51 secondes pour que l'information remonte vers la Zibase en charge de faire un Off sur le Wall Plug.
Conclusion
Le Wall Plug est un produit d'une qualité exemplaire comme l'ensemble des modules Fibaro même si effectivement, cela a un prix !
Avec la Zibase, comme vu dans notre exemple, il n'est pas possible de profiter de toutes les possibilités du Wall Plug. Pour cette raison, il n'est pas pour moi parfaitement compatible avec la Zibase.
Néanmoins, vous pourrez vous en servir dans la majorité des solutions que vous mettrez en oeuvre à partir du moment où la remontée d'information sur la consommation n'a pas de caractère d'urgence. Parmi quelques idées, le Wall Plug peut permettre :
Les prochains articles devraient porter sur IFTTT avec le nouveau "Channel Maker" et également la mise à disposition du "Channel GreenIQ" (arrosage connecté). A très vite...
